Le programmateur PP2 de JDM
C'est un programmateur de pic très
simple à réaliser que je vous conseille d'autant plus
qu':
- -il est unique en son genre :
- il n'a pas besoin d'être alimenté.(comme
picblast d'ailleurs).
- il utilise le port série du
PC (nombreux que j'ai vu sont sur port parallèle)
- il fonctionne sous Linux (PICPROG)
, comme sous Windows dans le DOS (PP2.EXE) comme en mode graphique
(ICPROG),
- -il est quasi universel puisqu'il peut
sur le même support programmer :
- un nombre impressionnant de microcontrôleurs
d'entrée de gamme de chez Microchip tels PIC12CXXX et
PIC16FXX
- des EEPROM série 24Cxx!
Comme je ne veux en aucun cas me substituer
au site de JDM, je ne mets volontairement pas ici:
-ni le schéma structurel,
-ni les utilitaires pour programmer les puces
-ni où positionner la puce à programmer sur le support
tulipe 18 broches
-ni la version sur plaquette à essais pour ceux qui n'ont
pas le matériel pour tirer les plaques de circuit intégré
et encore moins le cablage de celle ci.
A vous de les récupérer directement
sur son site à l'adresse:
http://www.jdm.homepage.dk/newpic.htm
I -REALISATION
1) Cliché
 |
| Ma réalisation à
partir du superbe travail de JDM..(merci beaucoup!!) |
I1)
2) Implantation des composants
 |
Liste des composants:
-Condensateurs chimiques
C1:100uF/25V
C2:47uf/16V
-Diodes:
Z1:Zener BZX 8.2V
Z2:Zener BZX 5.1V
D1,D2,D3,D4:1N4148
-Resistances 1/4W
R1:1.5k
R2:10k
-Transistors PNP
T1,T2: BC546 ou equivalent.
-Connecteurs/Supports
DB25 Coudée pour CI
Support Tulipe DIL 18 broches
Picots male droit 2*5
|

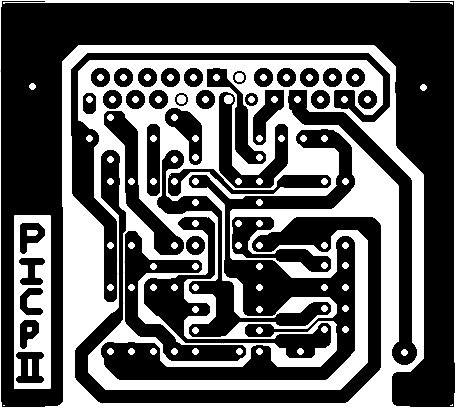

3) Typon
 |
Pour ceux qui ont Layo1e, je laisse
tout de même mon fichier de routage: pp2.lmc
Quelques conseils pour la réalisation:
souder d'abord les straps (fils) et en particulier ceux
qui sont en dessous le support tulipe 18 broches afin de
ne pas les oublier!Assurez vous du sens des diodes avant
de les souder.
J'ai fait deux trous en plus de
part et d'autre de la carte (qui ne sont pas sur ce typon)
afin de fixer une plaque plastique pour protéger
les pistes et se prémunir des mauvaises surprises..
.
|
|
